本文介绍利用ARM Mali GPU内置的MCU窃取GPU秘密的攻击。核心在于Shim-Style GPU TEE的信用链有缺陷。

Motivation & Background

因为实验中被攻击的GPU TEE是师兄写的(StrongBox)，猜测他们设计TEE的时候已经发现有这个缺陷

GPU TEE

ARM公版的Mali GPU有一个ARMv7-M系列的MCU作为控制器, 作为gateway负责与CPU进行交互, 以及计算任务的调度。类似Hopper的Work Launch。

因为GPU属于外设，在没有GPU的硬件实现时通过ARM CPU的硬件feature和软件构建GPU TEE

  • TZASC (TrustZone Address Space Controller): 内存控制器集成，给CPU和每个外设(Periphsal)都分配一个 NSAID (Non-Secure Access Identity)来划分权限控制。只划分了8段内存区域。
  • Two-Stage Translation: VA先翻译成Intermediate PA (IPA), 再翻译成PA。好处是内存区域比TZASC更多，CPU提交任务后, GPU TEE可以把Stage 2的PTE删掉(或者把valid bit设为0), 来防止恶意CPU窃取GPU信息。
  • SMMU (System Memory Management Unit): 其实就是Intel/AMD上的IOMMU, 通过给外设也分配VA来限制外设通过DMA只能读写特定区域。同时GPU TEE用SMMU防止其他外设攻击GPU。
  • ARM CCA: ARMv9, 在SMMU内集成了Granule Protection Table (GPT), 与页表结构很像, 每一个物理页是一个granule (粒度) 来控制物理页权限。

现有的GPU TEE都利用上述安全特性构建，按照架构特点分为以下两种

  • VM-Style: 全都要, 既然GPU driver和OS不可信, 那TEE可以利用ARM的TZASC或CCA构建一个CPU cVM, 再通过这个cVM提交GPU任务。好处是强隔离和兼容性, 坏处是代码量大(容易出别的漏洞), assumption太强。
  • Shim-Style: 在OS里, GPU任务通过driver提交给下一层之前加入一个shim来加密, 然后在secure monitor通过MMIO实际提交给GPU前解密。好处很明显，代码量大幅减小, assumption没那么强, 坏处是driver不可控, 其他非计算的功能(比如电源管理)没法防御, 因为这些功能都不太重要所以忽视。

Motivation

本文只攻击Shim-Sytle, 因为

  1. MCU功能完整(ARMv7-M)
  2. Shim-Sytle遗漏了一个很重要的部份: MCU firmware。MCU firmware从kernel driver中加载。
  3. ARM的security features权限划分粒度都不够: 无法区分外设的不同组件, 比如GPU和GPU MCU。这个其实没办法区分，因为GPU也不直接与CPU交互，而是通过GPU MCU。

所以attack path: 恶意kernel加载恶意firmware到GPU MCU, 因为信任GPU, 所以GPU MCU也被信任, GPU MCU就被劫持来攻击GPU。

Analysis & Reverse Engineering

攻击者的attack path有

  1. MMIO, 能窃取/篡改外设的寄存器数据, 主要跟GPU setting有关
  2. Secure Task的内存
  3. Interrupt, 与GPU任务提交和结果接收有关
  4. 来自Non-secure Task的攻击, 恶意调度/占用

以上path都被StrongBox防御了, 同时Shim-Style GPU TEE有两个假设

  1. 受保护的任务不会同时进行
  2. GPU management 不重要。这个假设不成立, 因为firmware management很重要。

通过实验证明

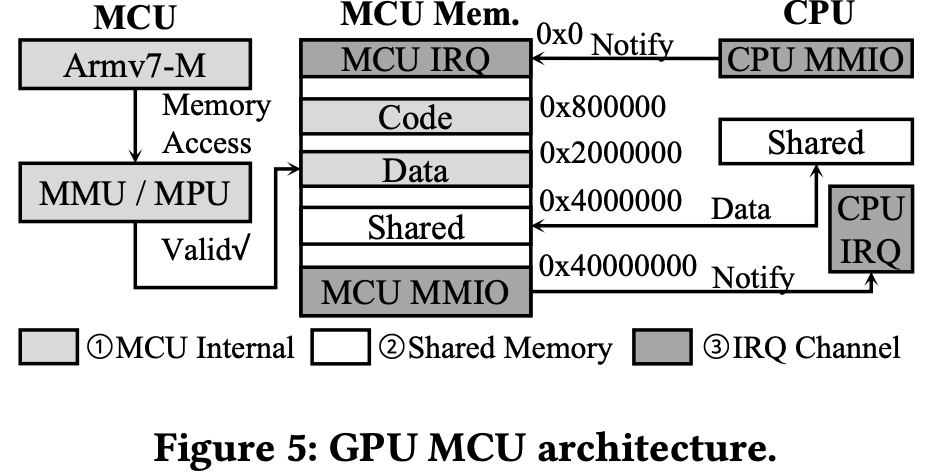

  1. 逆向MCU firmware, 反推MCU结构: 内存区域和结构, CPU通过MMIO读写MCU内存和中断IRQ
  2. 验证firmware可控: 随便加几个bytes也能正常运行, 没有任何验证
  3. 绕过内存保护: MCU内存有16个区域（Address Space), MCU只能访问第一个。但是不可信的OS在初始化GPU的时候可以控制MCU的PTE, map一段page table的内存到MCU的address space, 然后MCU就可以修改PTE了。最后MCU map一段secure memory到自己的空间, 再窃取/修改
  4. 调查提交GPU任务时哪个IRQ会触发代码执行。修改所有IRQ handler, 都把自己的地址写到shared memory
  5. MPU可控, firmware可以修改每个内存段的权限

Attack Primitive

GPU信任内部MCU,

  1. 修改内核, 植入恶意firmware控制MCU, secure task提交给GPU
  2. 窃取敏感信息, copy secure memory to shared memory
  3. 修改运算结果, copy shared memory to secure memory

实验:

  • 测试配备Mali GPU的设备: 手机笔记本IoT

  • 能攻击啥？in-GPU AES的密钥窃取, AI模型推理结果篡改

  • 性能损失多少？太大的损失容易被怀疑。

Future Work

师兄给大伙们肉吃

  1. Make Mole an unprivileged attacker

[1] Zhenkai Zhang, Tyler Allen, Fan Yao, Xing Gao, and Rong Ge. 2023. TunneLs for Bootlegging: Fully Reverse-Engineering GPU TLBs for Challenging Isolation Guarantees of NVIDIA MIG. In Proceedings of the 2023 ACM SIGSAC Conference on Computer and Communications Security (CCS ’23), November
